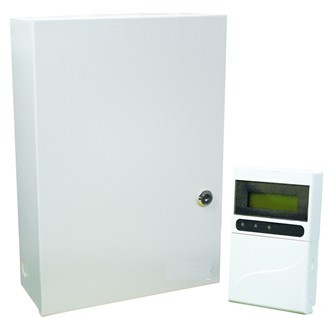

IFCS(爱弗)IF-9400P在IP网络中的使用
概述
概述

    IF-9400P在配有网络接口模块(IF-9471)的情况下,IF-9400P此时可以通过IP网络接到软件管理中心,也可以接一些IP报警模块或IP类型的报警主机。通过IP网络可以管理自己下接的IP报警模块或IP类型的报警主机,同时传送信息到中心,中心也可以对IF-9400P的每个分区和键盘进行撤布防。

    一.IF-9400P的IP参数编程

    IF-9400P的IP参数编程包括本机IP地址、中心IP地址、网关地址、UDP端口、IP掩码。其中IF-9400P的UDP端口、监控中心的UDP端口(本机端口)、IP报警模块以及IP报警主机的UDP端口号要全部保持一致;IP掩码一般为255.255.255.0,如果本机的IP地址为0.0.0.0,IP功能将被禁止。编程完成后,必须重新断电再启动方可生效。

    二.IP报警模块和IP报警主机编程

    IP参数编程请参考该设备的说明书。要在IF-9400P的“2.2系统编程”->“2.2.1设备属性”改变相应分区特性为“8=IF-8MX”或“9=IF-9471”。举例说明:如果挂接的“IF-8MX用户码为0”,请改变“设备00的属性为8”;如果挂接的“IP模块用户码为1”,请改变“设备01的属性为9”;其中用户码为0的为第00设备,其中用户码为1的为第01设备,以此类推。在同一个IF-9400P下挂接的报警模块或报警主机设备(包括总线和IP类型)的用户码地址只能是唯一的,不能重叠。

    三.中心监控软件编程

    增加编号为11的中心设备,本机端口要和IF-9400PIE的UDP端口保持一致(缺省为1025)。在用户编程里增加一个地址为11.xxx.128的终端设备(其中xxx为IF-9400P的通讯机地址),且它的测试间隔时间为20秒,该设备表示IF-9400PIE的主键盘。另外,IF-9400P每增加一个终端设备,在用户编程里增加一个地址为11.xxx.yy的终端设备(其中xxx为IF-9400P的通讯机地址、yy为用户机编码),然后再在该设备下增加防区。

    注意:

    1.在对以上所有设备编程时,要由负责该网络的专业人员进行或指导分配网络资源,其他人员不得擅自进行配置,否则可能会引起网络上其他设备的网络通讯故障。

    2.以上所有设备的IP地址不能重复。

    3.挂接在IF-9400P下的IP模块或者IP主机,编程时:楼栋号要与IF-9400P的通讯机地址相同;用户号每台主机是唯一的,从0到126,0代表IF-9400P的第00设备、1代表IF-9400P的第01设备……。

    4.某一设备IP参数配置完成后,用挂接在网络上任一计算机测试一下,看网络是否正常。具体请用ping命令(ping+ip地址:ping192.168.0.100,测试IP地址为192.168.0.100的设备网络是否通讯正常)。

    5.网络正常后,请触发一下挂接在IF-9400P下的设备,看是否正常报警。
