捷豹+爱弗电话联网报警系统解决方案
概述
概述

一、系统概述

随着改革开放的深入和城乡经济的迅速发展,城市流动人口的大量增加,带来社会许多的不安定因素,治安形势日趋严峻,刑事案件,特别是入室行窃、抢劫等发案率逐年增加。因此,国家有关部门提出对社会治安进行综合治理,并把创建安全文明小区作为其中的一项重要内容。另外,为了进一步规范住宅小区智能化建设,建设部特别制定了智能化小区的等级标准,按照其要求智能化小区必须有安全防范、信息管理、物业管理、信息网络等各子系统组成。因此,小区安防系统建设已逐渐纳入许多小区建设的必备项目中了,以广东地区为例,几乎所有新建的住宅楼盘都预装了楼宇对讲防盗系统,并禁止安装防盗网,而广州市更是花费重金来拆除以前的旧防盗网,其固有的防盗功能则必然地转由‘电子防盗'系统来完成。

同时,随着科技的进步和经济的发展带来了整个社会生活水平的提高,人们生活不再仅仅局限于传统的衣、食、住、行,对周围的居住环境及环境安全越来越重视,安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视,在银行、小区、大厦,政府机构、校园、博物馆、商店(超市)等已经得到广泛应用。防盗报警系统作为安全防范系统最基本、最重要的子系统,也得到了最为广泛的应用。采用防盗报警为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。

本方案的安全防范技术是集现代科学技术之大成的产物,它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合,其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。实践证明,利用这一技术构成的安全防范系统(简称安防系统),能为建设环境提供一个安全、便利、舒适的受保护空间。

二、系统设计目标

在进行报警系统设计的时候,依照 甲方 对该系统的基本需求,本着架构合理、安全可靠、产品主流、低成本、低维护作为出发点,并依此为 甲方 提供先进、安全、可靠、高效的系统解决方案。

2.1 架构合理: 就是要采用先进合理的技术来架构系统,使整个系统安全平稳的运行,并具备未来良好的扩展条件。

2.2 稳定性和安全性: 这是 甲方 最关心的问题,只有稳定运行的系统,才能确保 甲方的防盗报警 系统平稳运行。系统的技术先进性是系统高性能的保证和基础,同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着甲方的 报警 系统应用时间的增长,未来对 报警 系统的要求会更高。可扩展性保证当用户有更多的要求时,引入的新设备可以顺利地与本次配备的设备共同工作,进一步扩展与提高系统的性能。

2.3 产品主流: 系统是否采用当今主流产品,关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。

在设备选型时,我们将主要依据 甲方 提出的具体需求,同时考虑产品厂家的技术先进性,产品是否为主流产品,原厂商的产品技术资料的完整性,原厂商的技术支持力量和产品制造公司的发展前景。所有这些是保证用户得到良好技术支持的条件,也是保障用户投资的基本条件。

2.4 低成本低维护量: 指力争有良好的性能价格比,所采用的产品应是简单,易操作,易维护,高可靠度的。

系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求,也是易维护性的保障。

我司将本着上述设计原则,来进行 甲方 的防盗报警系统的设计。并将严格按照国际惯例并结合本公司的技术实力与工程经验, 为甲方进行整个报警系统 工程的安装、测试以及验收,完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料,还将根据用户的实际需求提出技术培训和有偿服务的建议。

三、系统设计原则、依据

3.1 设计原则

本设计以行业标准作为设计依据,结合 甲方环境 的具体情况,用最佳设计方案体现最高的性能价格比,是本方案设计的指导思想,也是本方案设计的基本出发点和追求的目标。

本设计主要贯彻“高质量”及“低价格”两条主线来进行设计的。

根据 ** 总体建筑平面图,并充分考虑现场实际情况,前端设计采用 JA-65XX 型报警主机,搭配 IF-685 型 接收机实现快速、实时、稳定 地 接收报警信息。

•  先进性:

在投资费用许可的情况下,系统采用当今先进的技术和设备,一方面能反映系统所具有的先进水平,另一方面又使系统具有强大的发展潜力,以便该系统在尽可能的时间内与社会发展相适应。

•  可靠性:

系统最重要的就是可靠性,系统一旦瘫痪的后果将是难以想象的,因此系统必须可靠地、能连续地运行,系统设计时在成本接受的条件下,从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求,使得故障发生的可能性尽可能少。即便是出现故障时,影响面也要尽可能小。

•  安全性:

对于安全防范系统,其本身的安全性能不可忽视,系统设计时,必须采取多种手段防止本系统各种形式与途径的非法破坏。

•  可扩充性:

系统设计时应充分考虑今后的发展需要,系统应具有预备容量的扩充与升级换代的可能。

•  规范性:

由于本系统是一个严格的综合性系统,在系统的设计与施工过程中应参考各方面的标准与规范,严格遵从各项技术规定,做好系统的标准化设计与施工。

一切应从实际出发,使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。

3.2 设计依据

本方案设计根据甲方常规要求,并遵循以下国家相关部门制定的设计规范要求。主要包括:
•  JGJ/T16-92 《民用建筑电气设计规范》
•  GB/T50314-2000 《智能建筑设计标准》
•  GB50174-93 《电子计算机机房设计规范》
•  GB50057-94 《建筑物防雷设计规范》
•  GBJ232-92 《电气装置安装工程施工及验收规范》
•  GB4943-95 《信息技术设备(包括电气事务设备)的安全》
•  GB/T75-94 《安全技术防范规范工程技术规范》

. 电话联网报警系统方案

4.1 系统组成

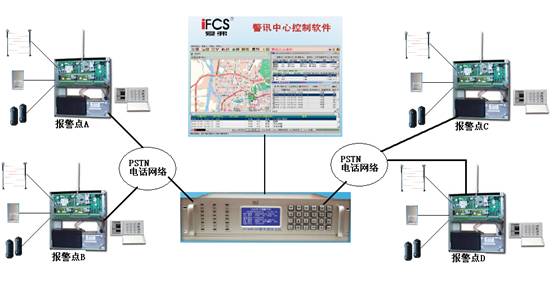

电话联网型报警系统由两部分组成,一 部分 是前端用户报警点。另一 部分 是报警中心,通过公用电话网将两个部分组成起来。如下图:

2 、系统实现的功能

2.1 用户端功能

(1) 主机通过拨号方式将探测器探测到的报警信息及主机本身信息发送到中心。

(2) 可以通过键盘、无线遥控及定时等方式布 / 撤防。

(3) 可以拨打 4 组电话号码,可录制两段语音。

(4) 可加配无线探测器、无线键盘及无线警号。

(5) 模块化结构最多可以做到 16 个有线防区和 16 个无线防区。

2.2 中心功能

报警中心的功能实际上也是整个报警系统的最终功能。应包括两个方面:

一方面是接收主机的功能,对 IF-685 来说主要功能有:

a. 可接八条电话线,用户容量可达一万以上。

b. 可缓存 500 个事件,保证报警信息不丢失。

c. 独立的接警功能,即使计算机有故障,也不影响系统的正常工作。

d. 全数字处理,安全可靠。

e. 独特的防雷击系统和抗电话线干扰,适应中国大陆使用。

另一方面就是 IFCS 软件功能有:

a. 可显示每个用户的详细资料,包括名称、地址、联系人、电话号码等。

b. 可显示小区辖区图,用户防区图。
