DS7400XI总线制联网报警主机是一种大防区的报警控制主机，具有功能全，质量稳定的特点，被广泛的应用于小区、大楼、工厂等场合的报警系统，在这里就DS7400XI报警主机的功能、系统配置、以及实际应用作一归纳，给工程商在系统设计时提供方便。
一、主要功能：
    自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。
    总线长度达1.6km(Ф1.0mm2)。可接总线放大器以延长总线长度。
    可接15个键盘，分为8个独立分区，可分别独立布防/撤防。
    有200组个人操作密码；30种可编程防区功能。
    可选择多种防区扩展模块；有8防区扩展模块DS7432、单防区扩展模块DS7457、双防区扩展模块DS7460、带输出的单防区扩展模块DS7465及带地址码的探测器。
    辅助输出总线接口可接DS7488、DS7412、DSR-32继电器输出模块等外围设备。可实现防区报警与输出一对一，多对一，一对多等多种报警/输出关系。
    通过DS7412可实现与计算机的直接连接，或通过接口的设备与LAN连接。
    可通过PSTN与报警中心连接，支持4+2 、Contact ID等多种通讯格式。
    可实现键盘编程或远程遥控编程。
    可接无线扩充防区。
二、电性能指标
 输入功率：AC18V，50W，50Hz/60Hz
辅助输出功率：DC12V，max 1.0A
备用电源：12V，7.0AH
主机板耗电：静态 175mA
报警状态 250mA
报警输出口：DC12V，1.75A
可编程输出口1
可编程输出口2
总共可接15个键盘，使用Ф1.0mm2非屏蔽键盘总线，长度为350m，
键盘总线总长度不得大于1830m。
外观尺寸:365×310×85mm

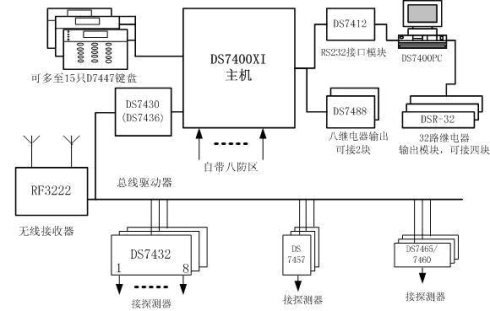

三、基本系统配置图：

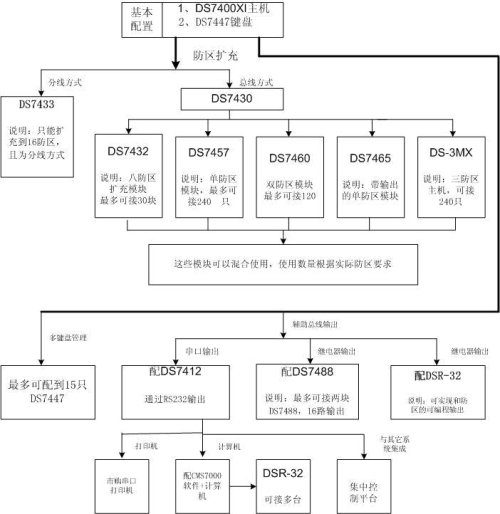

从图中我们可以了解DS7400的系统基本组成。下面是系统功能与配置流程图：
