澳星推新款总线制报警系统:澳洲IFCS爱弗IF-9400P系列
更新时间: 2014-04-18 09:27:50

澳洲IFCS(爱弗)总线系统增值功能

键盘采用中文显示管理及支持遥控器直接控制管理;
支持报警电话远程语音通知用户;系统报警时可同时跟管理中心平台及个人用户电话告警;
系统配置简洁,无需配置总线驱动器,防区模块通过总线直接与主机连接,主机接PC机电子地图软件管理时无需接任何模块,采用直连方式;
前端总线输出模块可达16路现场输出,实现前端灯关连接及摄像机现场无缝联动对接;同时系统提供强电灯光联动模块配件可选;
支持系统软件远程管理,可远程帮用户解决设置及故障问题,编程简单方便;
键盘总线长达1200米
单防区布撤防管理

爱弗IF-9400P总线制报警主机:


序号      设备名称       规格型号    单位  数量
 1     总线制报警主机    IF-9400P     台    1
 2      中文液晶键盘     IF-9400K     台    1
 3    单防区扩展模块     IF-9401      个    1
 4    双防区扩展模快     IF-9402      个    1
 5    单路输入输出模块   IF-9401-S    个    1
 6    16路联动输出模块   IF-9416-Z    个    1
 7        管理软件       IF-9000S     套    1



IF-9400P报警主机系统(总线制)

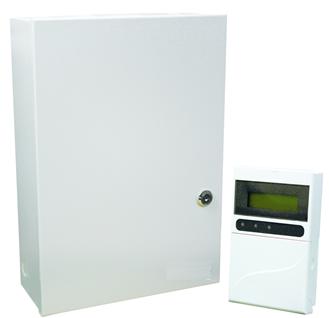

IF-9400P报警主机
一、主要功能

最多可接1018个防区:自身带有2个有线,通过通讯接口可以外接最多127个报警模块或者IF-8MX总线通讯报警小主机。
所有防区以分区的形式管理,最多有127个分区:自身带有的2个防区,为第128分区;外接的接警设备(报警模块或主机)从第00分区开始,按照地址码的顺序,每一个设备为1个独立分区。每个键盘可以拥有其中的1个或多个分区,各键盘分别对自己的所管辖的所有分区独立同时进行布防、撤防等操作;主键盘可以对单个分区、防区独立进行布防、撤防操作。
可最多接入8个键盘,独立操作,汉字界面。其中1个主键盘、7个从键盘,通过主键盘编程可以让任意键盘跟随所有报警并显示报警信息。
设备、防区名称汉字任意更改,电脑配置,每个设备、防区最多支持7个汉字。
挂在通讯总线上的设备都可以带有1-64个输出,其中报警模块最多带有1个输出,64路指示灯最多可带64个输出。每个防区可以联动最多3个输出,联动包括:防区报警联动、防区布撤防联动、防区异常联动。可以达到电子地图、DVR报警输入、就地报警等功能。
有3个密码权限,包括管理、编程、操作。
通过局域网(TCP/IP)可实现与中心计算机连接(必须外加IF-9471接口模块)。
可通过电话线与报警中心通过Contact ID协议连接,并可电话通知用户。
通过键盘密码、遥控器、中心计算机、电话进行撤/布防。
通过管理密码或者对主键盘(键盘地址位0,挂接在键盘总线上)的撤布防,同时对所有键盘进行撤布防。
通过主键盘对单个分区、防区进行布撤防。
通过主键盘对联动设备单个或全部进行操作。
通过电脑进行编程和配置。可远程配置好,文件发送,就地写入主机,让编程和服务更为简单、有效。
5秒左右的语音报警支持,用户可通过电脑写入电话报警时的提示音,就地也可以接功放输出。

二.电性能指标
输入电源    AC16.5V
主机板耗电静态          300mA
报警状态   850mA
输出电源   DC13.8V
报警输出口   DC14V 800mA
外观尺寸   264 x 217 x 46mm
键盘端口总线总长度不得大于1200m
通讯端口总线总长度每个接口不得大于1200m,两个接口最多可达2400m

IF-9400K 液晶键盘

主要功能
IF-9400K :中文液晶显示,显示控制设备的各类信息,包括报警、状态、编程等。
LED指示灯显示,显示控制设备的各类信息,包括报警、状态、编程等。
1个布防指示灯,显示该键盘是否在布防状态。
1个状态指示灯,显示该键盘是否在编程状态和欠压指示。
本身带有一个蜂鸣器,用来操作提示和报警。
本身带有一个继电器报警输出。
2个自学码遥控器,支持“布防”、“撤防”、“留守布防”。

电性能指标
输入电源   DC9-18V
静态耗电   50mA
报警状态   850mA
报警输出口          DC12V 800mA
外观尺寸   155 x 135 x 32mm
无线参数   315MHz,编码器的震荡电阻为4.7M,2262编码模式
键盘端口总线总长度不得大于1200m

IF-9401单防区输入模块

规格及参数
尺    寸:4.8厘米 x 2.0厘米 x 1.2厘米(长x宽x厚)
工作温度:-10℃ ∽ +50℃;0-85%湿度
工作电压:直流9 ∽ 24伏
工作电流:20毫安
防    区:可接入1个常闭探测设备
联网功能:与IF-9400P总线报警系统配合使用

IF-9402双防区输入模块

规格及参数
尺    寸:5.8厘米 x 2.0厘米 x 0.8厘米(长x宽x厚)
工作温度:-10℃ ∽ +50℃;0-85%湿度
工作电压:直流10 ∽ 24伏
工作电流:15毫安
报警电流:15毫安
防    区:可接入2个常闭探测设备
联网功能:与IF-9400P总线报警系统配合使用

IF-9401-S单防区输入输出模块
  IF-9401-S单防区输入输出扩展模块是具有总线通讯功能的防区输入设备,并带有通过1路继电器输出;总线与远距离的探测设备连接;与IF-9400P报警系统配套使用;带有地址编码设置开关。

规格及参数
尺    寸:6.2厘米 x 2.1厘米 x 1.3厘米(长x宽x厚)
工作温度:-10℃ ∽ +50℃;0-85%湿度
工作电压:直流9 ∽ 20伏
工作电流:20毫安
报警电流:120毫安
防    区:可接入1个常闭探测设备
联网功能:与IF-9400P报警主机配合使用
输    出:具有1路继电器输出,24V/1A

IF-9408八防区输入模块
IF-9408  八防区扩展模块是具有总线通讯功能的防区输入设备,并带有1路继电器输出。通过总线与远距离的探测设备连接;与IF-9400P报警系统配套使用;带有地址编码设置开关。

规格及参数
尺    寸:8.6 x 8.6 x 4.0厘米(长x宽x厚)
工作温度:-10℃ ∽ +50℃;0-85%湿度
工作电压:直流10 ∽ 24伏
工作电流:20毫安
报警电流:80毫安
防    区:可接入8个常闭或常开探测设备
联网功能:可与总线型报警系统配合使用
输    出:具有1路继电器输出,24V/1A

IF-9425总线中继模块
IF-9425总线中继模块是用来增加总线的通讯距离以及增加总线带负载能力。

规格及参数
描述         IF-9425总线中继器
尺寸         6厘米 x 2.5厘米 x 2.0厘米(长x宽x厚)
重量         100克
工作温度 -10℃ ∽ +50℃;0-85%湿度
工作电压 直流9 ∽ 24伏
工作电流 100毫安;
联网功能 IF-9400P
性能 每增加一个,可以增加信号线长度1200米

IF-9424四路总线中继模块


IF-9424是用来信号隔离以及增加总线带负载能力,它将1个进线通道分成4个出线通道,4个出线通道的任一通道的信号线短路都不会影响其它3个出线通道,每个出线通道都可以带1到128台总线设备,每个出线通道的通讯距离都可以达到1200米。

规格及参数
描述         IF-9424四路总线中继器
尺寸         17厘米 x 15厘米 x 5厘米(长x宽x厚)
重量         500克
工作温度        -10℃ ∽ +50℃;0-85%湿度
工作电压 直流8.5 ∽ 15伏
工作电流 200毫安;每个出线端通道最大负载电流:500毫安;
联网功能 IF-9400P

IF-8MX八防区报警主机

特点:
IF-8MX带有8个有线防区或8个无线防区,1个报警开关输出以及1个可编程输出;以及支持1组主密码、4组用户密码、1组开锁密码、4组防区密码;通过键盘的操作可以单独对8个防区撤布防;通过总线实现联网报警,中心可以看到每个防区的撤布防状态,并可以通过中心对单个防区撤布防;可遥控器操作。

规格
工作电压:     直流9~15伏
工作电流:     30毫安(待机状态)
工作温度:     -10℃~ +50℃
防区响应时间: 500毫秒
线尾电阻:     10k欧姆
防拆装置:     自带外壳/背板防拆开关
防拆键:       上电10秒钟之内,如果没有按下防拆键,则该功能失效

IF-9401R强电灯光联动模块

特点:
IF-9401R强电灯光联动模块,只需一个常闭或常开开关量输入:如红外探头,对射,紧急按钮等常开/常闭信号,即可联动另一端的强电开关,,并配有精确定时器延时,使另一端保持一定时间,当然也可以做到输出与输入开关量同步 (时间为0)。对于周界或一些特定场合的灯光联动非常有用,产品内置单片机,定时精确,并可通过更改单片机程序实现更多功能,有特殊需求,可随时与你的供货商联系,只需要更改程序,而不会增加成本。

规格及参数
型    号         IF-9401R强电灯光联动模块
尺    寸         8.5厘米 x 8.5厘米 x 4.5厘米(长x宽x厚)
重    量         50克
工作温度         -10℃ ∽ +50℃;0-85%湿度
工作电压         直流12 ∽ 24伏
输入一 Z2         开关量输入,对应C2 (强电)
输入二 Z1         开关量输入,对应C1
大功率开关量输出 支持250V/10A交流的开关量输出(不超过2000W)
小功率开关量输出 支持 24V/3A  直流的开关量输出或220V/3A 交流开关量输出(不超过500W)

IF-9416-Z   16路继电器联动模块

特点:
IF-9416-Z  16路继电器模块是具有总线通讯功能的继电器输出设备,报警主机通过它可以在指定的情况下(报警等)合上或断开某一个或多个输出,从而可以达到报警联动的效果,一般与DVR的报警输入结合使用。

规格及参数
描述         IF-9416-Z 16路继电器模块
尺寸         16厘米 x 15厘米 x 5厘米(长x宽x厚)
重量         1000克
工作温度 -10℃ ∽ +50℃;0-85%湿度
工作电压 直流10 ∽ 15伏
工作电流 静态电流:100毫安, 每合上一个继电器增加20毫安
继电器参数 250VAC/0.5A或24VDC/1A
联网功能 与IF-9400P报警主机连接,进行联动

IF-9471 监控IP网络模块

特点:
IF-9471上带有网络接口,通过TCP/IP网络了解到远程监控中心。

参数:
输入电源:直流稳压电源DC8-15V。
电流:最大150毫安
网络参数:10M
电脑接口:都为RS232电气特性,不可以接RS232以外的设备,比如:不可以接RS485设备。
