随着住宅智能化的蓬勃发展，作为智能化小区的组成部分，配套的安防系统也开始向数字化、网络化、智能化、集成化方向发展。迪信公司集数十年的发展经验，将家庭报警系统、周界报警系统、巡更报警系统集成为一个操作控制平台，同时可将可视（非可视）对讲系统与报警系统集成在一起，从而为广大用户提供完整的智能化小区安防系统解决方案。

    方案特点：高度集成化、施工方便、造价经济

小区报警系统组成：

家庭报警系统 ： DS7400XI 报警主机平台。采用总线连接方式，配合 DS3MX/DS6MX 家用报警控制主机及专用管理接警软件 MTSW, 简单实用。
周界报警系统 ： DS7400XI 报警主机平台，采用总线连接方式，配合 DS7457i 单地址模块，将多组主动红外探测器用一组线连接起来，使复杂的工程变为简单。
巡更管理系统 ： DS7400XI 报警主机平台，采用总线连接方式，配合 DS7457i 单地址模块和专用的巡更开关及管理接警软件 MTSW ，实现了最低成本的在线巡更系统。

小区报警系列产品

DS7400XI 报警通讯控制主机

● 用于周界报警、家庭报警、公共区域电子巡更的主要设备
● 可通过 2 条总线扩充 240 个防区，与 DS3MX 配合使用，可支持240 户住户报警
● 每条总线可支持长达 1.6 公里，并可同时支持周界报警和巡更系统

DS7436 总线驱动器

● 专用 DS7400XI 系统，可支持 2 条总线回路

DS820 iT/DS835IT 三技术探测器

● 探测范围： 6m × 6m/11MX11M
● 最新 FSP 功能可自动调校探测目标体积和灵敏度
● 五层防护区（包括下视防区）
● 五种安装方式

DS422i/DS426i/DS428i/DS429i 双束室内 / 外光电防盗探测器

● 探测范围： DS422i 室内 90m ，室外 30m
DS426i 室内 180m ，室外 60m
DS428i 室内 240m 室外 80m
DS429i 室内 300m 室外 100m
● 镜片可水平/垂直方向偏转
● 广泛应用于周界防盗领域

CMS7000 中文直连报警软件

● 同时管理家庭报警、小区周界报警以及巡更管理，实现了系统的集成
● 全中文操作界面， WINDOWS 运行平台实现报警事件管理、备份以及查询，报警地图联动
● 提供二次开发接口，方便与其他系统集成
● 可同时支持八台 DS7400XI 报警主机系统，管理近 2000 个用户

DS7457i 新型总线单防区扩充模块

● 专用于 DS7400XI 系统
● 采用拨码开关式设置，给工程施工、调试带来了极大方便，一般用于周界报警系统和巡更系统

SD-212SP 光电式烟感探测器

● 稳定可靠，享有专利的烟雾收集器设计，可防上灰尘等引起的误报
● 烟雾收集器可更换，具备自检功能，清洗时拆卸容易
● 自带蜂鸣器，可联网或者独立使用

DS453Q/455Q 四射束光电对射探测器

● 室外探测范围： DS453Q 110m DS455Q 160m
● 双电路处理，镜片可水平偏转± 90 度，垂直偏转± 10 度
● 广泛应用于周界防盗领域

DS920I-CHI 家用幕帘式红外探测器

● 探测范围： 12m x 1.2m
● 一般用于对门/窗的入侵防范
● 可水平/垂直方向偏转
● 防气流/昆虫

DS3MX 三防区总线式住户报警控制主机

● 专用于 DS7400XI 系统
● 内置键盘
● 通过总线与 DS7400XI 主机连接，占用 DS700XI 一个扩展防区，自带 3 个可编程防区
● 可通过总线向中心发送住户的布/撤防报告、 3 个防区的警情报告及故障报告等

小区报警系统示意图

BOSCH 安防产品应用于智能化小区的独特优势

→系统采用总线制技术将周界报警系统、家庭报警系统、公共区域电子巡更系统实现了硬件平台的集成，可由 DS7400XI 主机实现 3 个系统功能一体化！
→ BOSCH 公司开发的最新软件对周界报警系统、家庭报警系统、公共区域电子巡更系统、楼宇对讲系统实现了软件平台的集成，可由 1 套软件控制、管理多个子系统！
→基于 BOSCH 技术的各个子系统之间交叉配合，能够实现先进的多重设防！
→系统整合的技术性强，系统结构完整。在管理中心建立的软件平台能对小区的安防真正实现统一管理！
→每个子系统都能为用户提供多个方案以供选择。

小区对讲系统产品

可视保全型室内机（ HCS-3600 ）

● 墙挂式或嵌入式安装
● 外观时尚、新颖
● 带免提通话功能、附红外听筒 ( 可选无线听筒功能 )
● 内置 10 首 16 和弦铃声、三个门铃声
● 可双向主被动与任何门口机或警卫中心管理机连接，进行可视对讲
● 提供四个防区，支持密码布撤防
● 彩色室内机采用高清晰的 TFT-LCD 液晶屏
● 埋入尺寸（毫米）： 260 （宽） *220 （高） *30 （厚）
● 壁挂尺寸（毫米）： 260 （宽） *220 （高） *55 （厚）

可选购功能：

• 信息广播功能；
• 影像存储；
• 无线布 / 撤防系统；
• 黑白显示屏；

彩色显示屏（ 4"/5.6")

室内机背板 HC -6A

● 可视室内机的安装背板
● 同时提供对讲 \ 防盗回路及接线端口

可视保全型室内机（ IVP-N3C-CN ）

● 产品外形简洁流畅，采用阻燃耐候级 ABS 材料
● 集对讲、呼叫、监视、开锁等功能于一体
● 采用听筒对讲通话方式
● 提供 8 种呼叫铃声，用户可依据个人喜好进行选择设定，听铃声即可分 辨呼叫来源
● 提供紧急求救功能，警报讯息会送至管理中心
● 可自动对应多个分区警卫室或管理中心，多层安全管制
● 数位式智能型保护设计，即使室内机故障也不会影响系统运行
● 可进行扩充连接，每台室内机最多能扩充连接 3 台分机、 2 台住户门口机
● 采用背板式安装，避免室内机在安装过程中被损坏
● 施工简单，采用 4 芯通讯线加视频线同轴线的总线制布线方式
● 彩色机型采用高清晰 TFT-LCD 液晶屏
● IVP-N3M-CN 黑白可视室内机   尺寸（毫米）： 180 （宽） *219 （高） *65 （深）

可视保全型室内机（ IVP-N 5C -CN ）
· 产品外形简洁流畅，采用阻燃耐候级 ABS 材料
· 采用免持对讲通话方式，单工/双工通话方式的选择，更人性化
· 集对讲、呼叫、监视、开锁等功能于一体
· 具有广播讯息接受功能（可选择）
· 提供 8 种呼叫铃声，用户可依据个人喜好进行选择设定，听铃声即可分辨呼叫来源
· 提供紧急求救功能，警报产生时，可将住户编码通过联网设备传到多个警卫室或管理中心
· 可自动对应多个分区警卫室或管理中心，多层安全管制
· 数位式智能型保护设计，即使室内机故障也不会影响系统运行
· 可进行扩充连接，每台室内机最多能扩充连接 3 台分机、 2 台住户门口机
· 采用背板式安装，避免室内机在安装过程中被损坏
· 施工简单，采用 4 芯通讯线加视频线同轴线的总线制布线方式
· 彩色机型采用高清晰 TFT-LCD 液晶屏
· 尺寸（毫米）： 153 （宽） *225 （高） *43.7 （深）

公共可视门口机 VDP-3450RC

· 铝合金金属外壳美观大方，安装简单，维修方便；
· 中文阶段式操作指引设计，夜间操作冷光照明设计；
· 高密度结构设计，防水性能优良；
· 具有门口机的所有功能；
· 安装简单，直接嵌入式安装；
· 可以加装读卡器；
· 提供端子可连接电锁；
· 采用高解像度黑白/彩色摄像机，并装有红外线夜间补助灯，能在极黑暗环境下工作；
· 背板 VDP -3A 式安装，操作简单；
· 尺寸（毫米）： 200 （宽） *460 （高） *67 （深）

住户门口机 VDP -3560C

● 适合别墅社区或店面使用，多一层管制，多一层保障
● 各户小门口机运作独立于系统之外，不增加系统负担
● 各户小门口机有优先权门口访客呼叫
● 对应之各户小门口机可连接独立遥控电锁
● 金属外设壳，摄像机视角可调，尺寸： 10 × 14 × 4cm
● 尺寸（毫米）： 100 （宽） *140 （高） *45 （深）

中继模块 BV-310

● 金属外罩设计，置于楼梯间弱电箱体内

BC-100-3

交换式电源（ PS-003 ）
● 依需要固定于中继箱内
● 电源输出稳定并有过载自动保护功能
● 输出为 2.4A 15VDC ，输出电压可微调

联网整合箱（ BV-320 ）

● 提供小区水平联网之分歧切换及整合功能
● 最多可到 4 层， 256 通道

联网切换盒（ BV-330 ， BV-330E ）

• 有别于 BV-320 之外的一种能提供多影视对讲回路的水平联网方式；
• 适合大型小区、多警卫中心的小区和要求有多通道通讯的小区；
• BV-330 提供基本 2 个影视对讲回路，加上 BV-330E 最多可扩充到 8 个影视对讲回路 , 回路占线时可自动侦测切换；
• BV-340/BV-340E 可用于搭配 BV-330/BV-330E 使用，提供多影视对讲回路联网时必要的网络分歧，极大地优化了多通道联网的配置，同时也使得布线和检测维护变得简单方便。

联网分歧器（ BV-340 ， BV-340E ）

● BV-340 可用来搭配 BV-330 使用，提供多影视对讲回路于水平联网时之必要的网络分歧设备
● 当使用 BV-340 时应与 BV-330 扩充回路数配套，最多到 8 个

双向放大器（ BV-350 ）

● 当联网距离长时，视频信号衰竭时可采用 BC-150 双向视频放大器

管理员机 MA-300

• 可监视各单元栋可视门口机
• 可与其它管理员机、单元公共门口机及住户室内机通话
• 管理员可开启小区入口公共门口机或单元栋公共门口机相应的门锁
• 住房呼叫记忆：管理员无法接听时，可记忆呼叫的住户号码
• 可接收保全型室内机所发出的报警信号、巡更开关信号
• 内置报警/巡更信号处理模块，可直接连接打印机或连接监控电脑（ MTSW 软件）

BOSCH 对讲产品应用于智能化小区的独特优势

● 系统采用楼宇对讲领域最先进的产品系列 - 德国博世 BOSCH
● 在多数工程案例中 , 我们常采用 HCS-3600 产品同时实现小区住户报警和楼宇对讲功能
● 我们提供全系列的可视、非可视、保全、非保全产品供用户选择
● BOSCH 产品性能稳定，结构紧凑，布线极其简单
● BOSCH 对讲系统通过 BV-320 或 BV-330,BV-340 系列组合可实现多支梯、多门口机、多管理员室联网统一管理

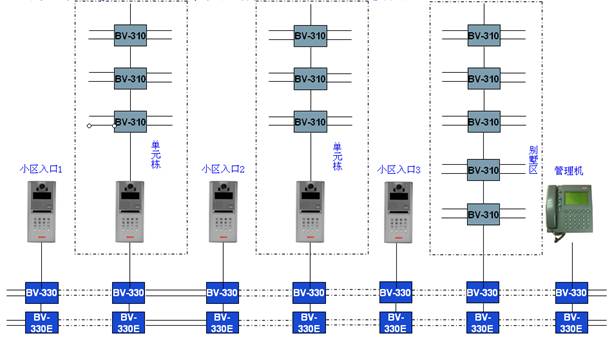

系统图

配置清单：

对讲部分

报警部分
