欧洲捷克捷豹 Jablotron 防盗报警产品

JABLOTRON 公司专业研发、生产、销售建筑安全系统、汽车防盗系统、 GSM 电话。

公司成立于 1990 年 , 经过 18 年的创业历程，现已成为中部欧洲最大的防盗报警系统生产厂家。 Jablotron 有超过 200 个员工的总公司 , 以及独立的研发中心，生产中心和客户中心。 Janlotron 最强的核心是研发部门 , 超过 60 个人倾注于新产品的研发。 Jablotron 拥有 4 个分公司： Jablotron 台湾 ， Jablotron 斯洛伐克， Jablo PCB--- 专业于 PCB 范畴， Jablo COM 是最年轻的分公司 — 有关 GSM 电话的制造和营销。公司位于捷克共和国 Jablonec 市。

在质量领域， Jablotron 获得了非常高的信誉。公司已通过 ISO9001 国际质量系统认证，并实施全面质量管理方案。作为公司的执行董事， Mr.Dedek 是捷克共和国 1994 年度杰出企业家唯一获得者。该称号是捷克共和国对优秀企业家的最高荣誉，并且一年只有一位获得者。

产品的独创性是公司研究开发部门的工作核心。在设计过程中，公司的开发人员会考虑到产品的方方面面：市场需求趋向、电路设计、软件开发、外观造型、安装工序、 操作与使用。对于每一新产品试制品，都需与计算机辅助设计系统，且提供非常舒适的工作环境，有能力、有实力来研制并推出富有独在权威实验室进行严格的性能测试。 公司开发人员队伍强大，并给研发部门配备最先进的测试设备创性且稳定可靠的新产品。产品的生产工序是一影响产品性能的重要环节。公司给予生产车间配备先进的生产设备，每一工作岗位均需合格人员上任，他们知道效益与质量的关系，如何控制好影响产品的每一环节。

同时，为尽量减少人工操作的影响，绝大部分工序由自动化设备自动完成，并且大量选用 SMT 元件。所有产品出厂前均需经过严格的测试，并且成立专门的品质控制部门来负责有关产品质量问题的协调与解决。

Jablotron 在稳定的和有竞争性的无线系统方面具有丰富的经验。 GSM/GPRS 通讯使 Jablotron 成为现在市场上 GSM 解决方案的最优秀者。在 IP 通讯领域，已赶超了竞争者。所以 Jablotron 的系统能以最稳定的方式与报警中心通讯。

Jablotron 80% 的产品出口，现在最大的市场在斯堪的纳维亚半岛 ( 瑞典、挪威、丹麦、冰岛的泛称 ) ，法国 , 比利时、荷兰、卢森堡联盟 和葡萄牙 , 但增长最快的市场在亚洲。现有超过 45 个分属不同国家的独立代理商。

一、系统概述

随着改革开放的深入和城乡经济的迅速发展，城市流动人口的大量增加，带来社会许多的不安定因素，治安形势日趋严峻，刑事案件，特别是入室行窃、抢劫等发案率逐年增加。因此，国家有关部门提出对社会治安进行综合治理，并把创建安全文明小区作为其中的一项重要内容。另外，为了进一步规范住宅小区智能化建设，建设部特别制定了智能化小区的等级标准，按照其要求智能化小区必须有安全防范、信息管理、物业管理、信息网络等各子系统组成。因此，小区安防系统建设已逐渐纳入许多小区建设的必备项目中了，以广东地区为例，几乎所有新建的住宅楼盘都预装了楼宇对讲防盗系统，并禁止安装防盗网，而广州市更是花费重金来拆除以前的旧防盗网，其固有的防盗功能则必然地转由‘电子防盗'系统来完成。

同时，随着科技的进步和经济的发展带来了整个社会生活水平的提高，人们生活不再仅仅局限于传统的衣、食、住、行，对周围的居住环境及环境安全越来越重视，安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视，在银行、小区、大厦，政府机构、校园、博物馆、商店（超市）等已经得到广泛应用。防盗报警系统作为安全防范系统最基本、最重要的子系统，也得到了最为广泛的应用。采用防盗报警为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。

本方案的安全防范技术是集现代科学技术之大成的产物，它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合，其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。实践证明，利用这一技术构成的安全防范系统（简称安防系统），能为建设环境提供一个安全、便利、舒适的受保护空间。

二、系统设计目标

在进行报警系统设计的时候，依照用户对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护作为出发点，并依此为用户提供先进、安全、可靠、高效的系统解决方案。

1 、架构合理： 就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。

2 、稳定性和安全性： 这是用户最关心的问题，只有稳定运行的系统，才能确保用户的安防系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着用户安防系统应用时间的增长，未来对安防系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。

3 、产品主流： 系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。

在设备选型时，我们将主要依据用户提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料的完整性，原厂商的技术支持力量和产品制造公司的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。

4 、低成本低维护量： 指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的。

系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。

我司将本着上述设计原则，来进行用户防盗报警系统的设计。并将严格按照国际惯例并结合本公司的技术实力与工程经验，进行用户单位报警系统整个工程的安装、测试以及验收，完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料，还将根据用户的实际需求提出技术培训和有偿服务的建议。

三、系统设计原则、依据

3.1设计原则

本设计以行业标准作为设计依据，结合小区的具体情况，用最佳设计方案体现最高的性能价格比，是本方案设计的指导思想，也是本方案设计的基本出发点和追求的目标。

本设计主要贯彻“高质量”及“施工简便”两条主线来进行设计的。

根据 ** 总体建筑平面图，并充分考虑现场实际情况，前端设计采用 JA-63KR* 型网络报警主机，搭配 PC-350 接收机实现快速，实时，稳定的接收报警信息。

•  先进性：
在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。
•  可靠性：
系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。
•  安全性：
对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。
•  可扩充性：
系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
•  规范性：
由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。

3.2设计依据

本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括：

•  JGJ/T16-92 《民用建筑电气设计规范》
•  GB/T50314-2000 《智能建筑设计标准》
•  GB50174-93 《电子计算机机房设计规范》
•  GB50057-94 《建筑物防雷设计规范》
•  GBJ232-92 《电气装置安装工程施工及验收规范》
•  GB4943-95 《信息技术设备（包括电气事务设备）的安全》
•  GB/T75-94 《安全技术防范规范工程技术规范》

四 . 前端所需设备 ：

•  JA-60P 双元数字被动红外探测器

•  探测范围：标准： 12 米 × 120 度
•  监察性能：被动红外监察 *+ 人工智能
•  动态分析信号处理技术，避免阳光、等环境因素干扰， LTD （线性移动探测）技术能够忽略如树枝、其它悬挂物体所产生的信号
•  易于安装：探测器底座与安装面盘相分离，可安装在如墙、支架及安装杆等各种安装表面
•  通过 Day/Night 模式，根据所需要定义探测器 24 小时 / 晚上工作模式
•  通过 AND/OR 模式，可选择适合您的安全等级，根据所需要的探测技术自定义您的防盗系统

2 ． JA-60N 无线门磁

•  当该磁体与门磁发生相对移动时，会触发门磁内部感应器，从而导致门磁向警报主机发送警报信号，进而致使警报主机发出相应的报警动作（延时报警或立即报警方式）。
•  该门磁内置有防拆开关，并具备有其它有线探测器警报信号接入端，从而可实现在无线报警器中接入有线式探测器。

3 ． JA-60S 无线烟雾探测器

•  探测范围：室内 50 立方米
•  探测器方式：离子腔式探测器
•  报警方式：现场发声报警、无线上传如主机系统

4 ． JA-60B 双监玻璃破碎探测器

•  探测范围： 9 米
•  具备电池欠压提示
•  高低频检测：误报率极低
•  可以选择延时报警或立即报警
•  具备测试状态：方便安装调试

5 ． JA -60G 无线煤气泄露探测器

•  探测范围： 50 立方米
•  探测气体范围：可燃气体
•  报警记忆功能可选
•  有两级灵敏度可调：一级灵敏度： 10%
二级灵敏度： 20%

6.RC-22 遥控器

若有入室打劫或住户突发急病时，可立即按动此按钮发出报警。
一般安装在客厅和主人房里。

7 ， JA-60IR 无线红外线光栅

JA-60IR  红外线光栅栏设计用于保护如门，窗，阳台等区域。探测距离 5 米 。   探测器包含 2 个电路部分和 2 根红外线棒。红外线棒包含一个红外线发射器和一个红外线接收器，内置 4 束红外线探测，保护发射与接收之间的区域。 JA-60N 发射器置于接收部分，用以实现与 Jablotron  系统的 JA-6x 主机 , UC-216, 260  等的无线通讯。电子部分可以与红外线棒安装在一起，或者分开安装（如安装在屋内）

五．主机和键盘

•  JA-63KRX 电话线拨号无线报警主机

1 ）报警主机由 JA-63K 报警主机板 +JA-63R 型无线通讯模块 +JA-65X( 可更换为 GSM 或 IP 通讯模块 ) 电话拨号联网模块组成。
2 ）报警主机主机板。有四个可编程有线防区 , 根据实际的要求每个回路都可以独立选择输入连接方式 ( 常闭 , 加一个线末电阻 , 加两个线末电阻 ), 并且也可以单独设置每个防区的报警特性。
3 ） JA-63R 型无线通讯模块有 16 个无线防区 , 每个防区可以登录两个探测器 ( 因此系统最多可以登录 32 个无线探测器 ) 。无线接收模块可以接受 8 个控制器 ( 包括遥控器和控制键盘 ) 的控制信号 , 并能控制一个无线户外警笛以及任意多个 UC 系列无线信号接收器的输出。整个报警系统共有 20 个防区 :4 个有线防区 ,16 个无线防区。如果用户需要更多的防区，则可以登录一个 JA-6X 系列报警控制主机可以作为子报警系统（采用主从结构，主报警系统可以接收来自子报警系统的报警信号，从主报警系统还可以布防 / 撤防子报警系统）。
4 ） JA-65X 模块能与接警中心进行联网报警，支持电话语音报警，并且通过 SMS 服务器可以发送五条 SMS 信息 ( 或发送一条传呼机信息 ) 。同时支持远程遥控编程与维护 ( 用软件 COMLINK 和 JA-60U MODEM) 。

2 ． JA -60F 型无线系统键盘

1 ）该键盘可作为 JA-60 或 JA-65 型报警系统的无线系统键盘来使用：其操作方式与功能与报警主机面板键盘以及有线系统键盘 JA60E 完全一致，并且具有 LED 指示灯、显示器、以及蜂鸣器，从而能指示报警主机的工作状态，同时能发出布防与撤防提示声。
2 ）同一报警主机最多总共能配置八个无线系统键盘与 RC11 型遥控器。该键盘具备防拆开关，并有密码误输次数限制功能（若连续五次密码错误，则会触发防拆报警动作）。
3 ）该键盘周期性检查自我工作状态，并能将自我工作状态及时发送给报警主机，从而实现了报警主机对该键盘性能状态的监测。
4 ）该键盘也可用来对报警主机进行编程设置。由于该键盘与报警主机进行双向无线通讯，从而在安装整个报警系统的步行测试过程中，通过该键盘可以非常方便地检查整个报警系统的安装状况。

六．可选设备：

1 ． RC-44 遥控器

1 ） RC-44 上有两对按钮 (A 和 B ， 1 和 2). 它能用于操作多个无线 Jablotron 设备 . 例如， RC-42(44) 能同时控制你的汽车警报器和你的房屋警报系统，或一套报警系统独立的两个区域，或当使用 JABLOTRON UC XXX 接收器时可，控制 6 个不同的设备。
2 ） RC-42(44) 遥控器能用于下列的 Jablotron 产品：
· 无线报警主机 : JA-63/JA-65
· 全部接收器 : UC-216 ， UC-222,UC-280 & UC-281
· 无线墙装开关 : UC-230
· 无线的门铃和小型警号 : UC-260
· 汽车报警器 : CA1202

2 ． JA-63R 接收板 ——接收遥控器和无线探测器的信号。

3.JA-65X 有线拨号板 ——主机可以通过有线电话线与报警中心和业主通讯。

JA-65X  数字通讯模块设计用于  JA-63  和  JA-65  报警主机。当它安装于主机内后，可实现：  · 数据发送到一个或两个接警中心（  CMS  ）  · 发送  2  个语音信息到  4  个电话号码  · 通过  PC  远程控制和编程（使用  ComLink  软件 +JA-60U 调解器） · 通过短信服务商发送  5  条事件短信 · 通过键盘  JA-60E 和调解器 JA060U  可以远程控制

与报警中心的通讯协议括： Contact ID ， Ademco  （  slow  ，  fast  和  express  ）， Telemax  ， Freanlin  ，  Radionics  （  2300  和  1400  ）， Suguard  和  DTMF2300  。可以发送  198  种事件信息到报警中心。该模块必须连接标准模拟电话线接口（  TNV1-3  ）

4.JA-60GSM 拨号模块 ——主机可以通过 GSM 网络与报警中心和业主通讯。

 J A-60GSM  可配置到  JA-63  和  65  报警主机内  .  该拨号模块通过  GSM  网络进行通讯，插入  SIM  卡后，将自动选择相应的  GSM  服务商。当它安装于主机内后，可实现  :
自动向  8  个移动电话发送事件文字信息   。
拨打已编程的电话号码并播放报警语音信息   。
数据可以发送到一个或两个接警中心（  CMS  ）   。
可通过手机短信对报警主机进行远程控制和编程   。
通过  GPRS  访问互联网   。
通过  Comlink  软件对系统编程   。
通过网站  WWW.GSMLink.cz  实现远程编程和监察报警主机

5. JA-60W 网络模块 ——主机可以通过以太网和报警中心通讯。

  JA-60W LAN  以太网模块设计用于  JA-63  和  JA-65  报警主机。该模块可用于互联网络通讯。当它安装于主机内后，可实现：

· 数据发送到一个或两个接警中心（ CID IP 协议）　

· 通过网络浏览器可以远程控制和编程报警系统（内置网络服务器）　　

· 通过  www.GSMLink.cz  远程编程和监察系统 ( 通过访问网页编程 )

·3 个输出口（ AUX1,2 和 3 ）和 1 个输入口（ INP ）可用于家庭或工业控制

· 模块连接到以太网络（ 10/100Mbit ）

6 ． UC-260 室内警号

1 ） UC-260 即插型 多功能警示器，可以作为 JA-6X 报警系统的室内警笛，同时还可以发出进出门延时提示声，作为提示器使用；与 RC-28 型无线按钮或 RC-22 紧急按钮一起使用时，可以作为音乐门铃使用，有 8 种不同的音乐声可供选择。 UC-260 多功能警示器最多可登录 8 个 RC-xx 型按钮或 JA-60 系列无线探测器。

2 ） UC-261 带发射器的无线室内警号，一旦掉电，会向主机发送报告。

七 . 报警中心

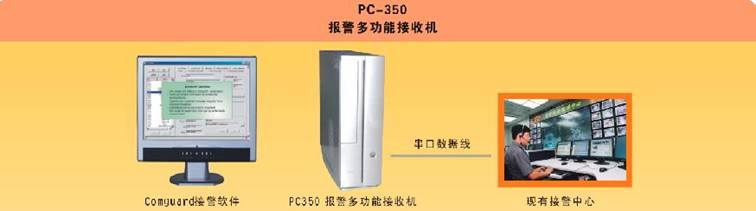

报警中心 ---PC-350 报警多功能接收机

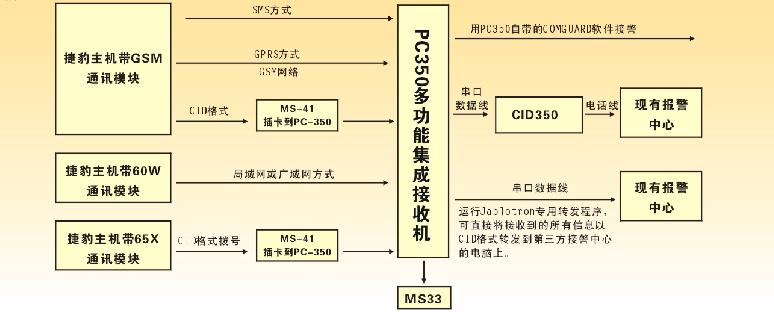

PC-350 是一个装备了报警接收中心（ ARC ）的个人电脑。 PC-350 即可以像嵌入式的 ARC 工作，也可以作为现有的接警中心的扩展，实现 IP 通讯。

PC-350 接收和管理来自于 JA-60GSM ， JA-65X ， JA-60W 和 GC-61 等拨号器的事件信息。 PC-350 通过 INTERNET 连接接收来自上述拨号器的 UDP 数据包，以及通过连接到串口的 MS-33GSM 模块，接收来自 JA-GSM 和 GC-61 的 SMS 信息。通过 INTERNET 接收数据是首要方式，通过 SMS 接收数据是备用方式。

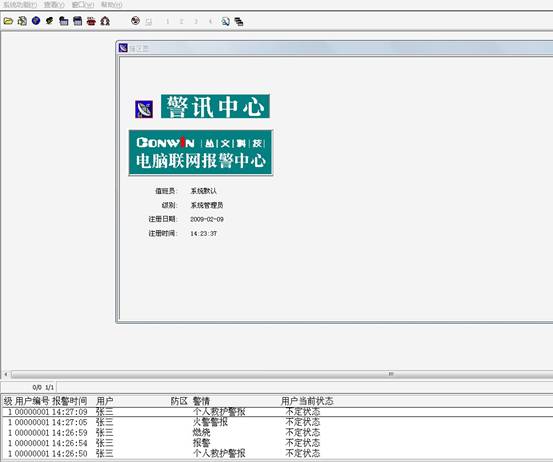

捷豹接警中心软件 ----ACW-500

丛文系列联网报警中心软件是中国市场占有率最大的专业报警中心软件，兼容市面常见的所有报警中心接收机（如 Honeywell 685/FE100 、 BOSCH 6600/6500 、 JABLOTRON PC-350 、 DSC systemII/III 、 Sur-gard 系列、丛文接警卡 ACR2000 、 FBI cp220 、 GE OH2000 等），具有电子地图平台、多媒体操作、自动处理模板技术、显示板技术、模糊查询统计等先进功能。

主要应用领域
>> 经济型独立电话报警中心
>> 中型商业店铺电话联网报警中心
>> 大型城市电话联网报警中心
>> 大、中型厂矿电话联网报警中心
>> 大、中型老社区住宅电话联网报警中心
>> 大、中型连锁超市 / 商场电话联网报警中心

八．设备布置：

•  在室内主要门窗安装无线门磁 JA-60N ；
•  在大厅和主人房及重要通道安装无线红外探测器 JA-60P
•  在大厅和主人房安装无线紧急按钮 RC-22
•  在一楼窗户安装无线玻璃破碎探测器 JA-60B ；
•  在大厅和主人房及重要通道安装无线红外探测器 JA-60S ；
•  在厨房安装无线煤气探测器 JA-60G
•  主机 JA-63KRG （带 GSM 拨号模块）或 JA63-KRX （带有线拨号模块）或 JA-63KRW （带网络模块）安装在二楼或三楼，配置无线键盘 JA-60F 。
•  室内采用无线室内警笛 UC-260 。

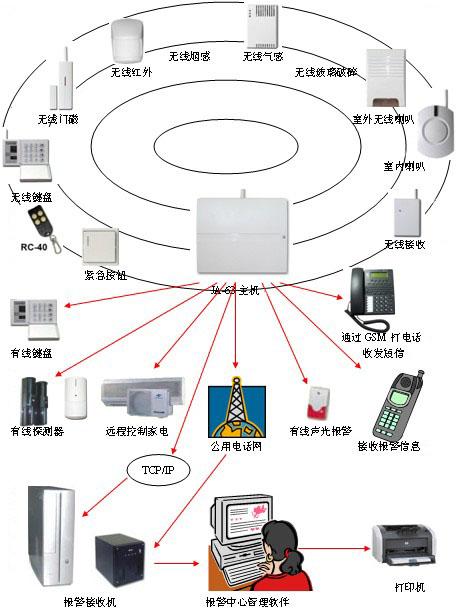

九．捷豹报警设备配置图示：
