一、系统概述

随着改革开放的深入和城乡经济的迅速发展，城市流动人口的大量增加，带来社会许多的不安定因素，治安形势日趋严峻，刑事案件，特别是入室行窃、抢劫等发案率逐年增加。因此，国家有关部门提出对社会治安进行综合治理，并把创建安全文明小区作为其中的一项重要内容。另外，为了进一步规范住宅小区智能化建设，建设部特别制定了智能化小区的等级标准，按照其要求智能化小区必须有安全防范、信息管理、物业管理、信息网络等各子系统组成。因此，小区安防系统建设已逐渐纳入许多小区建设的必备项目中了，以广东地区为例，几乎所有新建的住宅楼盘都预装了楼宇对讲防盗系统，并禁止安装防盗网，而广州市更是花费重金来拆除以前的旧防盗网，其固有的防盗功能则必然地转由‘电子防盗'系统来完成。

同时，随着科技的进步和经济的发展带来了整个社会生活水平的提高，人们生活不再仅仅局限于传统的衣、食、住、行，对周围的居住环境及环境安全越来越重视，安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视，在银行、小区、大厦，政府机构、校园、博物馆、商店（超市）等已经得到广泛应用。防盗报警系统作为安全防范系统最基本、最重要的子系统，也得到了最为广泛的应用。采用防盗报警为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施。

本方案的安全防范技术是集现代科学技术之大成的产物，它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合，其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。实践证明，利用这一技术构成的安全防范系统（简称安防系统），能为建设环境提供一个安全、便利、舒适的受保护空间。

二、系统设计目标

在进行报警系统设计的时候，依照 甲方 对该系统的基本需求，本着架构合理、安全可靠、产品主流、低成本、低维护作为出发点，并依此为 甲方 提供先进、安全、可靠、高效的系统解决方案。

2.1 架构合理： 就是要采用先进合理的技术来架构系统，使整个系统安全平稳的运行，并具备未来良好的扩展条件。

2.2 稳定性和安全性： 这是 甲方 最关心的问题，只有稳定运行的系统，才能确保 甲方的防盗报警 系统平稳运行。系统的技术先进性是系统高性能的保证和基础，同时可有效地减少使用人员和系统维护人员的麻烦。良好的可扩展性则是为了用户的发展考虑。随着甲方的 报警 系统应用时间的增长，未来对 报警 系统的要求会更高。可扩展性保证当用户有更多的要求时，引入的新设备可以顺利地与本次配备的设备共同工作，进一步扩展与提高系统的性能。

2.3 产品主流： 系统是否采用当今主流产品，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料。

在设备选型时，我们将主要依据 甲方 提出的具体需求，同时考虑产品厂家的技术先进性，产品是否为主流产品，原厂商的产品技术资料的完整性，原厂商的技术支持力量和产品制造公司的发展前景。所有这些是保证用户得到良好技术支持的条件，也是保障用户投资的基本条件。

2.4 低成本低维护量： 指力争有良好的性能价格比，所采用的产品应是简单，易操作，易维护，高可靠度的。

系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件。高可靠度是保障系统运行的基本要求，也是易维护性的保障。

我司将本着上述设计原则，来进行 甲方 的防盗报警系统的设计。并将严格按照国际惯例并结合本公司的技术实力与工程经验， 为甲方进行整个报警系统 工程的安装、测试以及验收，完工时将同时提交与工程相关的每个设备的安装使用手册、及系统的各种图表等各项文档资料，还将根据用户的实际需求提出技术培训和有偿服务的建议。

三、系统设计原则、依据

3.1 设计原则

本设计以行业标准作为设计依据，结合 甲方环境 的具体情况，用最佳设计方案体现最高的性能价格比，是本方案设计的指导思想，也是本方案设计的基本出发点和追求的目标。

本设计主要贯彻“高质量”及“低价格”两条主线来进行设计的。

根据 ** 总体建筑平面图，并充分考虑现场实际情况，前端设计采用 JA-65XX 型报警主机，搭配 IF-685 型 接收机实现快速、实时、稳定 地 接收报警信息。

•  先进性：

在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。

•  可靠性：

系统最重要的就是可靠性，系统一旦瘫痪的后果将是难以想象的，因此系统必须可靠地、能连续地运行，系统设计时在成本接受的条件下，从系统结构、设备选择、产品供应商的技术服务及维修响应能力等各方面均应严格要求，使得故障发生的可能性尽可能少。即便是出现故障时，影响面也要尽可能小。

•  安全性：

对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。

•  可扩充性：

系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。

•  规范性：

由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。

一切应从实际出发，使智能系统具有较高的实用效能。这也是智能建筑在当今之所以能迅速兴起并发展的关键所在。

3.2 设计依据

本方案设计根据甲方常规要求，并遵循以下国家相关部门制定的设计规范要求。主要包括：
•  JGJ/T16-92 《民用建筑电气设计规范》
•  GB/T50314-2000 《智能建筑设计标准》
•  GB50174-93 《电子计算机机房设计规范》
•  GB50057-94 《建筑物防雷设计规范》
•  GBJ232-92 《电气装置安装工程施工及验收规范》
•  GB4943-95 《信息技术设备（包括电气事务设备）的安全》
•  GB/T75-94 《安全技术防范规范工程技术规范》

四 . 电话联网报警系统方案

4.1 系统组成

电话联网型报警系统由两部分组成，一 部分 是前端用户报警点。另一 部分 是报警中心，通过公用电话网将两个部分组成起来。如下图：

2 、系统实现的功能

2.1 用户端功能

(1) 主机通过拨号方式将探测器探测到的报警信息及主机本身信息发送到中心。

(2) 可以通过键盘、无线遥控及定时等方式布 / 撤防。

(3) 可以拨打 4 组电话号码，可录制两段语音。

(4) 可加配无线探测器、无线键盘及无线警号。

(5) 模块化结构最多可以做到 16 个有线防区和 16 个无线防区。

2.2 中心功能

报警中心的功能实际上也是整个报警系统的最终功能。应包括两个方面：

一方面是接收主机的功能，对 IF-685 来说主要功能有：

a. 可接八条电话线，用户容量可达一万以上。

b. 可缓存 500 个事件，保证报警信息不丢失。

c. 独立的接警功能，即使计算机有故障，也不影响系统的正常工作。

d. 全数字处理，安全可靠。

e. 独特的防雷击系统和抗电话线干扰，适应中国大陆使用。

另一方面就是 IFCS 软件功能有：

a. 可显示每个用户的详细资料，包括名称、地址、联系人、电话号码等。

b. 可显示小区辖区图，用户防区图。

c. 自动备份所有信息资料，日后查找方便。

d. 报警信息自动选择处理，减轻工作人员劳动强度。

e. 具有语言提示。

f. 可联接多级报警网，向 110 报警中心或其它中心发送报警信息。

报警中心一般由中心接收主机 IF-685 和处理软件 IFCS 以及计算机、打印机、 UPS 等设备组成。当然根据用户的容量必须配置一定数量的直线电话。一般情况：

<100 户 一根电话线

100-350 户 二根电话线

350-1000 户 三根电话线

1000-2000 户 四根电话线

2000-3500 户 五根电话线

对于小区用户比较多的情况，建议最好申请邮电中继线确保报警线路畅通。

3. 产品的性能参数

JA-6516KRX 报警主机

该报警系统的所有功能均可根据用户实际需要来进行编程设置，并且整个报警系统采用功能模块化设计，因此，用户可以对该报警系统进行非常灵活的组合：如组合成单纯的有线报警系统、单纯的无线报警系统或有线无线合一型报警系统。同时该报警系统可以分成两个独立区域以及一个公共区来独立控制。

JA-65K 报警主机板：该主板为整个报警主机的中心，以此为中心进行扩展，该主板不带有任何防区。

JA-65R 模块：最多能接收 16 个无线防区，每个防区可登录 2 个无线探头，即共接 32 个无线探测器，以及 8 个控制器的控制信号（包括遥控器，无线键盘），并能控制一个无线户外警笛以及任意 UC 系列无线信号接收器的输出。

JA-65H 有线防区信号引入模块：每一模块具有 8 路有线防区信号接入端，并且每一回路可以独立选择接线方式（常闭，加一个线末电阻，加两个线末电阻），同时可以单独设置每一防区的报警特性。每一报警主机最多可以配制两个有线模块，如此扩展为 16 个有线防区。

JA-65X 电话拨号联网报警模块：该模块能与接警中心进行联网报警，并且支持电话语音报警，且能发送传呼信息，同时支持远程遥控编程与维护。

JA-60GSM 无线拨号模块：以无线方式和接警中心进行联网报警，可设置 8 个手机或座机号码，可以自定义发短信或拨电话号码，可通过发短信或拨打电话对主机进行控制或打开输出口，可直接用任何一部电话对主机进行远程编程和控制等。

IFCS 庭院灯饰红外光墙

IFCS 庭院灯饰红外光墙

功能特点：

探测光束 2 束 -12 束可选，探测距离 5 米 -100 米可选，探测高度 56CM-217CM 可选

分为 A/B 两种产品： A 为两个光栅，放于 1 个灯管，放于 1 个灯管内成相反方向或 90 度发射， B 为 1 个灯管，内有 1 个光栅， 2 个灯管成一对产品

庭院灯饰红外光墙，庭院灯外形，内置互射式红外光栅，照明，防盗二合一，防范更安全、实用

尽显名牌风范的全密封 PC 外壳，真正防水、防潮、超强耐候，室外专用

整体结构强度高，安装方便，内部装两根主机和从机，可形成两个不同方向的红外线

安装简便，声光提示校准

防拆、短路：设计安全可靠

互射式红外线技术，抗太阳斜照， 0 误报

发围墙灯式互射光墙，内置互射式红外光栅

IF-BT 主动式室外红外对射探测器

  ● 型号： IF-BT-100/80/60/40/30

    ● 警戒距离： 100m / 80m / 60m / 40m / 30m

    ● 消耗电流： 40mA/35mA/30mA/25mA/25mA

    ● 电源电压： DC10.5V-28V

    ● 环境温度： -25-+55 摄氏度

    ● 光源：红外双光束

    ● 报警输出：接点容量 AC 、 DC30V ， 0.5Amax, 一组常开常闭触点

    ● 感应速度： 50-700msec 报警输出

    ● 光轴调整角度：水平： 180° （ ±90° ）；垂直： 20° （ ±10° ）

     产品特点 :

    ● 外壳和镜片采用白光过滤技术 ● 进口发光素子

    ●Fresnel 透镜技术 ● 检测感知度保障技术

    ● 警戒距离不需折扣 ● 使用进口 IC

    ● 防雷功能：三级超强防雷保护设计

IF-HZ 互射式红外光栅

功能及特点
◆ 探测光束 2 束 -12 束可选，探测距离 5 米 -100 米可选，探测高度 36cm-197cm 可选
◆ 互射工红外线设计，更稳定。
◆ 产品规格齐全，防范高度由 32cm-202cm ，防范更严密
◆ 能全天候工作于风、霜、雨、雷、雾、强日晒等环境下使用
◆ 具有抗强干扰性的同步线设计方式。

IF-900T 壁挂式三鉴探测器

功能特点
◆ 多普勒 ( 效应 )+ 能量分析
◆ 微波采用 X-Band 平面式天线
◆ 微波探测范围可调节
◆ 全方位自动温度补偿，超强抗误报能力
◆ 动态阀值调节技术，有效地防止干扰
◆ 采用下视窗设计，可消除探测死角
◆ 报警输出 NC/NO 可选，适应不同的报警主机
◆ 人工智能技术，辨别入侵者和干扰信号

技术参数
◆ 微波频率： 10.525GHz
◆ 工作电压： DC9-16V
◆ 消耗电流： ≤30mA(DC 12V 时 )
◆ 环境温度： -10 ℃ ～ +50 ℃
◆ 安装方式：壁挂
◆ 安装高度： 2.2m 左右
◆ 探测范围： 12*12m
◆ 报警输出：常闭 / 常开可选
◆ 防拆开关：常闭
◆ 尺 寸： 130*65*53.3mm

IF -900C 幕帘式被动红外探测器

功能特点
◆ 采用微处理器
◆ 防拆盒盖
◆ 自动温度补偿
◆ LED ON&OFF 可选择
◆ 可调节报警延时
◆ 抗白光干扰
◆ 探测距离可选择（远、中、低）
◆ 采用贴片技术，抗 EMI 、 RFI 干扰

技术参数 :
◆ 工作电压： DC 9 ～ 16V
◆ 消耗电流： ≤20mA(DC 12V 时 )
◆ 环境温度： -10 ℃ ～ +50 ℃
◆ 安装方式：壁挂或吸顶
◆ 探测范围： 6*0.7m ( 安装高度在 3.6m 时 )
◆ 探测距离： 6m
◆ 探测角度： 15°
◆ 报警输出：常闭
◆ 防拆开关：常闭
◆ 尺 寸： 80*34.5*28mm

SD8523 门磁探测器

GBS210 玻璃破碎探测器

GBS-210 双技术玻璃破碎探测器同时监测室内的空气压力和声音状况，采用先进的数字化处理技术确保对各种玻璃破碎具有很高的灵敏度；并且可以根据探测器与其所监测玻璃之间的安装距离和所其监测玻璃的尺寸大小，来调节探测器的灵敏度。 GBS-210 玻璃破碎探测器自我分析具有很高的抗射频干扰的能力。内置 LED 指示灯 , 报警记忆功能可选。
GBS-210  探测器可以  GBT-212  玻璃破碎测试仪来测试。

技术参数：
工作电源   12 V DC± 25%
功耗  (LED 熄灭 )   最大 10 mA
最大功耗  (LED 亮 )   最大 35 mA
连接导线尺寸   1 mm2
报警输出    常闭 ,  最大 60V / 50 mA
内部电阻最大 .16 Ohm
防拆输出    常闭 ,  最大 60 V / 50 mA
内部电阻最大 .16 Ohm
监测范围    最大 9 m
能监测的最小玻璃尺寸   0.6 x 0.6 m
初始化时间    最大 60 s
安全等级   grade 2, EN 50131-1
使用环境   II. -  一般室内 , (EN 50131-1)
工作温度   -10  到  +40 摄氏度
产品  CE

SD-212SP 烟雾探测器 （改为 SD-280 ）

SD-212SP  设计用于探测烟雾，对于大多数火灾探测的应用非常适合。当有火灾险情时，内置的警号可以作为本地警示。通过继电输出跳线可以选择 NO 或 NC 输出。记忆跳线可实现记忆功能，也可通过跳线选择内置警号是否发声。本烟雾探测器周期性自检。

　　 本探测器采用光电室探测红外线在烟雾粒子上发生的散射。这种探测特别适合探测所有类型的可见烟雾，例如燃烧的木头，纸，纺织品等。本探测器也可用于探测烟雾产生不多，但温度上升很快的燃烧源（例如酒精）。为此，本探测器内置温度探测器，当温度超过   60°C -70°C （视乎温度上升的速度），会触发报警。

技术参数：
电源   10-15 V / 3 mA (25 mA alarm)
继电输出   0.1 A / 60 V,  最大 16 Ω
灵敏度   m = 0,06 - 0,08 dB by 1 m/s (EN 54-7)
探测方式    光电散射
温度探测   60oC - 70oC ( 视乎温度上升的速度 )
使用寿命   10 年
抗电磁干扰   30 V/m
内置警号   95 dB/m
工作环境    常规，室内
工作温度    从  -10 °C  到  +55 °C
工作湿度（相对）   25 % to 75 %
储藏条件   -20 °C to +70 °C
外壳等级   IP 40 (EN 60 529)
尺寸   120 x 40 mm
重量   150 g

IF-E01 紧急按钮

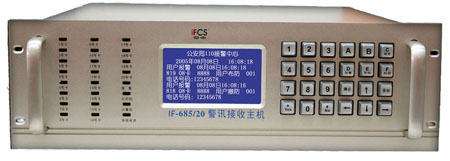

If-685/20 报警中心接收机

• 大屏莫中文液晶显示，可同时显示两条报警信息，可存储 1000 条警情信息；
• 兼容多种标准通信协议： Ademco contact ID 及 4+2 格式；
• 可同时接收 20 路用户报警，标准配置为 4 路；
• 来电显示功能及远程多级发送警情；
• 独特方式接受警情，让用户省去 95% 通讯费，优于总线制 485 接收机；
• 不受电脑病毒侵袭，可单机运行；
• 防雷设计，军工标准，保质十年。

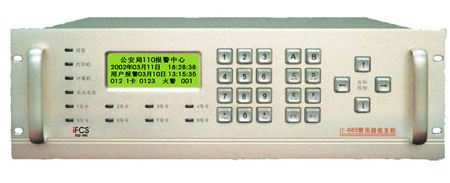

If-685 报警中心接收机

• 大屏莫中文液晶显示，可存储 1000 条警情信息；
• 兼容多种标准通信协议： Ademco contact ID 及 4+2 格式；
• 可同时接收 8 路用户报警，标准配置为 2 路；
• 不受电脑病毒侵袭，可单机运行；
• 防雷设计，军工标准，保质十年。

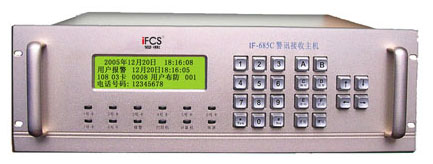

If -685C 报警中心接收机

• 大屏莫中文液晶显示，可存储 1000 条警情信息；
• 兼容多种标准通信协议： Ademco contact ID 及 4+2 格式；
• 可同时接收 8 路用户报警，标准配置为 4 路；
• 来电显示功能及远程多级发送警情；
• 独特方式接受警情，让用户省去 95% 通讯费，优于总线制 485 接收机；
• 不受电脑病毒侵袭，可单机运行；
• 防雷设计，军工标准，保质十年。

IFCS 报警中心管理软件

五、系统预算

按 1000 个用户计算，不包括探测的部分，用户端设备费用

注：所有价格仅供参考，实价请联系 广州澳星

六、特点分析

优点：

* 前端报警主机有线、无线全兼容，扩展性优秀
* 功能完善，经济实用
* 联网相对简单，不需架设通讯干线

缺点：

* 品牌知名度不高
* 如全部采用有线设备，需预埋管线，增加施工成本
* 受电话线可靠性影响。
* 增加电话费用。
