超大型工厂周界公共带网络传输防盗报警解决方案
2010/1/8 16:17:34

第 l 节 防盗报警系统的设计思想

1.1 , 系统设计指导思想

某大型工厂有 5 个厂区,分布比较分散,厂区之间通过光纤布了局域网。厂方现在要求对每个厂区安装防盗报警系统,在管理中心进行集中管理。根据该项目的具体设计要求和实际情况,该系统采用了 BOSCH 公司的大型报警系统,该系统采用了一切有效的探测手段,使用总线扩展的方式来达到系统的可扩展性和易操作性,利用工厂的局域网将主机连接起来,使用多媒体 PC 机对系统进行有效的管理,并可实现与视频和 BA 系统的联动。

1.2 系统方案特点

1.2.1 系统中的前端探测器共分六类:三技术探测器,玻璃破碎探测器,震动探测器,对射探测器,烟感探测器,幕帘探测器和防抢按钮。
1.2.2 防盗报警系统与电视监控系统实现报警联动控制功能。
1.2.3 防盗报警系统与 BA 系统实现灯光联动控制功能。
1.2.4 每个区的报警系统可独立操作互不影响。
1.2.5 通过管理软件可直观显示系统状态,一有报警即刻有电子地图和声音提示。
1.2.6 系统大容量,并采用总线制方式,操作简便,可扩展性较强。
1.2.7 每个厂区用一个 DS7400XI 主机,通过 RS232/TCPIP 转换器实现与局域网的连接。

第 2 节 防盗报警系统的组成

2.1 设备选型

采用德国 BOSCH 公司的防盗报警控制设备和探测器。

2.2 系统组成

本方案中防盗报警系统由前端探测器、信号传输、控制以及联网通信部分组成。

2.2.1 前端探测器

本系统一共采用了 8 种探测器: 幕帘式被动红外探测器 DS920I ,三技术探测器 DS860 ,吸顶式三技术探测器 DS9360 ,四光束红外对射探测器 DS453Q ,玻璃破碎探测器 DS1101i ,震动探测器 ISN-SM-50 ,光电式烟感探测器 SD-212SP 以及防抢按钮。

2.2.2 信号传输

该系统采用了 BOSCH 公司的 DS7400XI 总线制报警主机,由于探测器分布较为复杂,所以主机和总线扩展模块( DS7432 , DS7457i )之间的信号传输要求较高,有距离限制,在本系统中可以采用 RVV4X1.5 信号线作为总线。

前端探测器与总线扩展模块之间的信号传输方式采用有线形式,可采用 RVV4X1.0 的信号线连接。 探测器的电源由每个区域集中供应,可采用 RVV4X1.5 的线路。

控制主机使用 RS232 方式传送信号至管理中心,而由于区域之间已经有局域网,因此可考虑采用 RS232 转 TCP/IP 的方式进行连接。

2.2.3 控制部分

由于该系统需要防护区域多,探测种类也有多种,对系统的管理也提出了更高的要求,不是一般小型的防盗报警系统,因此综合各种因素,采用了 BOSCH 公司的 DS7400XI 防盗报警系统。

该系统使用 DS7400XI 防盗主机进行控制,每个防盗主机可以使用总线扩展的方式最多控制 248 个防区,而防盗主机同时提供 RS232 接口和电脑联网通讯,使用 MTSW 软件可以有效的对本系统进行集成管理,同时该主机还可以提供电话接口,并提供目前世界上联网报警系统大多数常用通讯协议,为与 110 系统联网提供可能。该报警系统可提供系统集成接口。具体接口方式有两种,一种是提供软件通讯协议;一种是提供报警输出信号,直接驱动相关设备。如可联系视频切换,联动电子地图,打开某一照明设备等。

如系统图,本方案共采用 5 台 DS7400 主机,最多可支持 1240 个防区,每个防区可以布置三技术红外探测器、幕帘式探测器、红外对射传感器、震动传感器、玻璃破碎探测器、烟感探测器和紧急按钮等。该系统采用总线制的方式,布线简单,安装方便。中心由计算机统一管理,实时监控防区的正常与否状态。该系统有以下优点:

⑴ 总体成本低。
⑵ 系统安全、不受外界干忧。
⑶ 运行成本低。
⑷ 信息传输速度快。

中心部分由 MTSW 软件支持,可显示用户报告的所有详细资料以及具体方位图。并提供二次开发的软件和硬件接口。以便做系统集成使用。

在防区探测器部分的选择上我们选用了 BOSCH 公司的全系列探测器,这些探测器性能稳定,防误报功能强,符合世界保安发展的潮流,在业界内处于领先地位。

该系统的系统图见附录。

第 3 节 设备配置及价格

区域部分:

名称

型号

数量

单价

说明

1

多路控制主机

DS7400XI

1

液晶键盘

DS7447V2

1

总线驱动器

DS7436

1

八路输入模块

DS7432

5

单路输入模块

DS7457i

4

震动探测器

ISN-SM-50

8

红外幕帘探测器

DS920I

14

三技术探测器

DS860

8

被动红外、微波和人工智能, 18 米

四束红外对射

DS453Q

4

室外 110 米。

烟感探测器

SD-212SP

6

RS232-TCPIP 转换器

NC602

1

后备电池

TR12-7

1

12V , 7.2AH ,主机用

12V 电源供应器

1

自配,探测器工作用电

2

多路控制主机

DS7400XI

1

液晶键盘

DS7447V2

1

总线驱动器

DS7436

1

八路输入模块

DS7432

3

震动探测器

ISN-SM-50

8

红外幕帘探测器

DS920I

8

三技术探测器

DS860

8

被动红外、微波和人工智能, 18 米

RS232-TCPIP 转换器

NC602

1

后备电池

TR12-7

1

12V , 7.2AH ,主机用

12V 电源供应器

1

自配,探测器工作用电

3

多路控制主机

DS7400XI

1

液晶键盘

DS7447V2

1

总线驱动器

DS7436

1

八路输入模块

DS7432

6

震动探测器

ISN-SM-50

15

红外幕帘探测器

DS920I

13

三技术探测器

DS860

17

被动红外、微波和人工智能, 18 米

玻璃破碎探测器

DS1101i

1

RS232-TCPIP 转换器

NC602

1

后备电池

TR12-7

1

12V , 7.2AH ,主机用

12V 电源供应器

1

自配,探测器工作用电

4

多路控制主机

DS7400XI

1

液晶键盘

DS7447V2

1

总线驱动器

DS7436

1

八路输入模块

DS7432

6

单路输入模块

DS7457i

2

震动探测器

ISN-SM-50

14

红外幕帘探测器

DS920I

12

三技术探测器

DS860

9

被动红外、微波和人工智能, 18 米

四束红外对射

DS453Q

2

室外 110 米。

烟感探测器

SD-212SP

6

RS232-TCPIP 转换器

NC602

1

后备电池

TR12-7

1

12V , 7.2AH ,主机用

12V 电源供应器

1

自配,探测器工作用电

5

多路控制主机

DS7400XI

1

液晶键盘

DS7447V2

1

总线驱动器

DS7436

1

八路输入模块

DS7432

2

吸顶三技术探测器

DS9360

2

被动红外、微波和人工智能, 18 米

三技术探测器

DS860

5

被动红外、微波和人工智能, 18 米

烟感探测器

DS-212SP

4

光电式

防抢按钮

2

自配

RS232-TCPIP 转换器

NC602

1

后备电池

TR12-7

1

12V , 7.2AH ,主机用

12V 电源供应器

1

自配,探测器工作用电

长距离探测器

DS720i

最远可达 91 米,三技术。

组合式对射探测器

DS422I

室内 90 米,室外 30 米

管理中心部分:

名称

型号

数量

单价

说明

管理软件

MTSW-3000

1

带电子地图和巡更,可接 8 台主机

32 路输出模块

DSR -32C

根据需要配置

多媒体电脑

1

自配

打印机

1

自配,针式打印机,根据需要配置

4 部分设备性能指标

DS7400 防盗主机的部分性能参数

1 .总线式长度可达 1.6KM 防区总数可达 248 个。
2 .可接 15 个键盘,可分八个独立布、撤防分区。
3 . 200 组用户密码, 400 个事件存储。
4 .可直接 PC 机软件管理,实现报警巡更一体化,系统最大可容 纳 8 台 DS7400 ,防区可达 1000 以上。
5 .可实现输入/输出、分区/输出、一对一、多对一自由输出编程。
6 .多种防区扩充方式,如八防区扩充,双防区扩充,单防区扩充,输入/输出形式扩充。
7 .支持多种格式( 2/4 , comtact ID , BFSK 等)与报警中心联网。
8 .可由电脑进行远程编程、布/撤防和输出控制

DS860 三技术红外探测器的部分性能参数

1 .有被动红外、微波和智能识别三技术合成
2 .18 米 探测范围
3 .防宠物功能
4 .MAPII 被动红外处理技术 *
5 .PRT 微波模型识别技术 *
6 .微波自适应功能
7 .可选被动红外灵敏度
8 .防气流和昆虫
9 .多种安装方式

DS1101I 玻璃破碎探测器的部分性能参数:

•  微处理技术为基础的声音分析技术( SAT )
•  自动环境测试电路
•  声音检查性能
•  高强度 ABS 塑料外壳
•  可安装于天花板、相临或相对的墙壁上
•  探测范围取决于房间的隔音性能和窗户的大小

ISN-SM-50 震动探测器的部分性能参数:

•  可应用在金库、保险箱等场合。
•  三种独立的探测技术确保安全可靠。
•  灵敏度可调。
•  多点防拆保护。
•  可进行表面安装或嵌入式安装。

DS920I 幕帘式被动红外探测器的部分性能参数:

•  探测范围为 12X1.2 米。
•  使用凹槽式菲涅尔透镜可选不同的探测范围。
•  可水平/垂直方向偏转调整。
•  放气流/昆虫。
•  两种灵敏度设置供选择。

DS453Q 四光束对射探测器的部分性能参数:

•  室外探测范围为 110 米。
•  带环境识别电路。若雨雾天等恶劣气候条件下仍能正常工作。
•  射束切断时间可调。
•  镜片可水平 90 度垂直 10 度调整。

SD-212SP 烟感探测器部分性能参数:(换成替代产品)

•  光电式。
•  12V 直流供电。
•  专利的烟雾收集器可防止灰尘引起的误报。
•  探测范围为 50 立方米
•  自带蜂鸣器,可选择独立使用

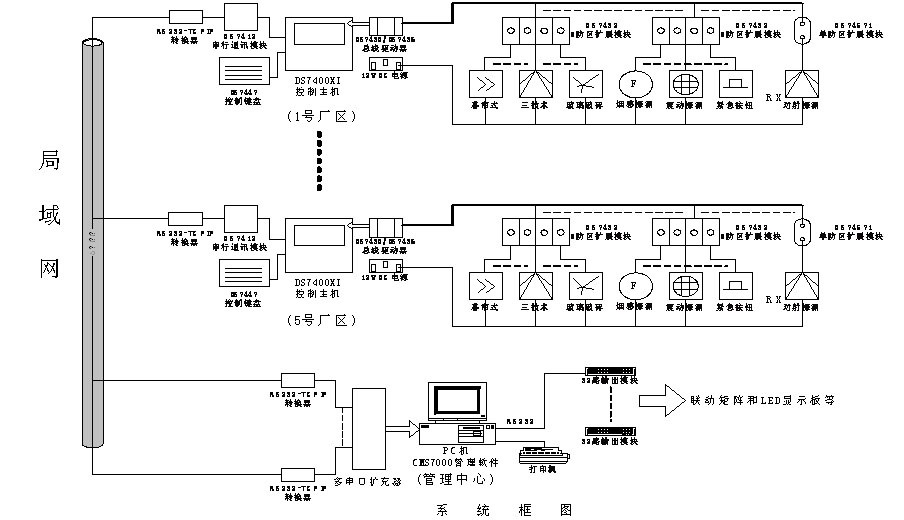

附录:系统示意图
